Поставка по России • от 100 шт.

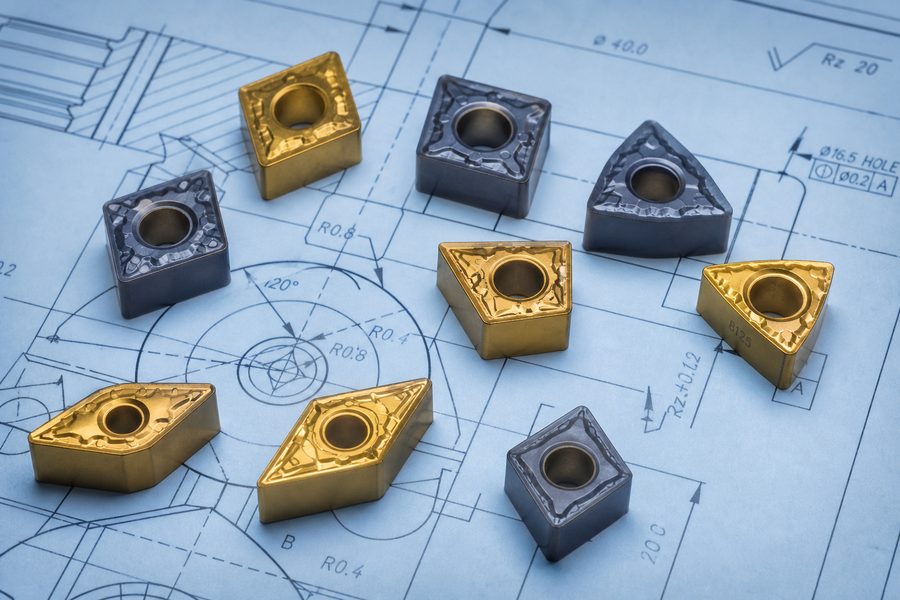

Твердосплавные пластины СМП по чертежам на заказ

Производим токарные, фрезерные и специальные пластины СМП с нестандартной геометрией, размером и маркой сплава по вашему чертежу.

Получить расчет Посмотреть номенклатуру
Почта для заявок: plechistpro@ya.ru

Минимальная партия — от 100 шт. Режущий инструмент — только твёрдый сплав. Срок поставки стандартного инструмента — 6–8 недель, специального — 8–12 недель. Для специнструмента обязательно приложите чертёж к письму.

Изготовление инструмента по чертежам на заказ

Виды пластин на заказ

Номенклатура и исполнение под вашу задачу, станок и режимы обработки

КатегорияОписание
Токарные пластиныРомбические, круглые, квадратные, треугольные
Фрезерные пластиныДля торцевого, контурного и пазового фрезерования
Пластины CBNДля закалённых сталей HRC 45–70 и чугуна
Пластины PCDДля алюминия, меди и цветных сплавов
Специальная геометрияНестандартный профиль по чертежу заказчика

Технические возможности производства

Подбираем геометрию, материал и покрытие под конкретный технологический процесс

±0.005
мм
Точность геометрии
100 шт.
от
Минимальная партия
8–12
недель
Поставка специнструмента
РФ
доставка
Отгрузка в регионы

Материалы обработки и рекомендуемые покрытия

Правильный выбор покрытия увеличивает стойкость инструмента в 3–8 раз

💎
Сталь и нержавейка
  • Класс сплаваP10–P30
  • ПокрытиеMT-CVD TiCN+Al₂O₃
  • ПокрытиеHV 2800–3200
🔩
Закалённая сталь HRC 45+
  • Тип пластиныCBN 80–100%
  • ПокрытиеБез покрытия
  • ПокрытиеРежим: v=150–250 м/мин
✨
Алюминий и цветные металлы
  • Тип пластиныPCD 25 мкм
  • ПокрытиеDLC / без
  • ПокрытиеRa 0.4 при v=500+

О производстве

ПластиныПоЧертежу — производство твердосплавных пластин СМП с нестандартной геометрией, размером и маркой сплава. Специализируемся на аналогах импортных позиций Sandvik, Iscar, Kennametal и производстве CBN/PCD пластин для сложных материалов.

9лет опыта
20специалистов
900 м²производство
35ед. оборудования

Парк оборудования

Ewag RS15 шлифовальные для пластин4 шт.
Vollmer VPulse EDM-эрозионные2 шт.
OERLIKON CVD/PVD-установки2 шт.
Zoller Genius измерительные2 шт.
Bruker спектрометр XRF1 шт.

Этапы изготовления инструмента

От чертежа до готового инструмента — контроль на каждом этапе

1
Согласование геометрии

Анализ ISO-обозначения или чертежа, выбор марки сплава

2
Прессование заготовки

Прессование порошка ТС в пресс-форме заданной формы

3
Спекание

Спекание при 1350–1480 °C в вакуумной печи

4
Шлифовка профиля

Алмазная шлифовка рабочих граней до заданного размера и допуска

5
Нанесение покрытия

CVD (высокотемпературное) или PVD (для острых кромок)

6
Контроль и маркировка

Спектральный анализ, KИМ-обмер, маркировка, паспорт партии

Реализованные проекты

Примеры изготовления инструмента для ведущих предприятий России

✈️
Авиастроение

CBN-пластины для обработки закалённых валов

Пластины CNGA 120408 из CBN90, нестандартный стружколом. Точение шеек HRC 58–62 без СОЖ.

CNGA 120408 CBN90 200 шт.
🚗
Автомобилестроение

PCD-пластины для алюминиевых головок блока

Пластины CCMT 09T304 PCD25 для алюминия АЛ25, Ra 0.4 без переточки на 50 000 деталей.

CCMT 09T304 PCD 150 шт.
⚙️
Инструментальное производство

Аналог Sandvik WNMG 080408-MF

Точное воспроизведение геометрии WNMG 080408-MF, сплав GC4325, допуск ±0.02 мм.

WNMG 080408 500 шт.

Твердосплавные пластины по чертежам — это сменные режущие элементы с нестандартной геометрией, размером или маркой сплава, которые невозможно заказать из стандартного каталога. Мы производим токарные, фрезерные и специальные пластины СМП, включая CBN и PCD, под ваш корпус инструмента и условия обработки.

Срок поставки стандартного инструмента — 6–8 недель, специального — 8–12 недель.

Особенности твердосплавных пластин по чертежам заказчика

Пластины СМП, изготовленные по чертежу, отличаются от стандартного ассортимента следующим:

  • Нестандартная форма и размер: Производим пластины с нестандартным углом при вершине, размером под вхождения или под корпус нестандартного зарубежного производителя.
  • Выбор марки сплава: Подбираем сплав по вашему материалу обработки: субмикронные зёрна для чистового точения, прочные марки для черновых ударных нагрузок.
  • CBN и PCD по чертежу: Изготавливаем пластины из кубического нитрида бора и поликристаллического алмаза под нестандартное гнездо корпуса — со спектральным контролем состава.
  • Аналоги импортных пластин: Производим аналоги по обозначению Sandvik, Kennametal, Iscar, Mitsubishi — с подбором ближайшей марки сплава и сохранением геометрии.

Как выбрать пластины СМП на заказ по чертежу

При заказе нестандартных пластин по чертежу обратите внимание на:

  • Форма пластины и угол при вершине: Чем меньше угол при вершине — тем прочнее кромка; острые пластины (35°–55°) для чистовой обработки, прочные (80°–90°) для черновой.
  • Марка сплава и покрытие: Для обработки стали — PVD-покрытие TiAlN; для нержавейки — MT-CVD с Al₂O₃; для чугуна — твёрдые марки без покрытия или с TiN.
  • Геометрия стружколома: Уточните тип стружколома под вашу операцию: для чистового точения — острый со слабым стружколомом; для чернового — усиленный с широким карманом.
  • Совместимость с корпусом: Гнездо в корпусе определяет форму и размер пластины — укажите ISO-обозначение корпуса или пришлите чертеж гнезда.

Преимущества изготовления пластин в ПластиныПоЧертежу.ру

Заказывая твердосплавные пластины по чертежам, вы получаете точную геометрию, подтверждённый состав сплава и документацию на партию. Производим от 100 шт., аналоги импортных позиций — в стандартные сроки. Поставка по всей России.

Часто задаваемые вопросы

Нужен ли чертёж для заказа?

Для расчёта специального инструмента обязательно приложите чертёж к письму. Укажите вид инструмента, количество, материал обрабатываемой детали и станок.

Делаете ли аналоги импортных пластин?+−

Для расчёта специального инструмента обязательно приложите чертёж к письму. Укажите вид инструмента, количество, материал обрабатываемой детали и станок.

Какой минимальный заказ?+−

Минимальная партия — от 100 шт.

Отзывы клиентов

Работаем с предприятиями авиастроения, нефтегаза, автопрома и машиностроения

★★★★★

«CBN-пластины по нашему чертежу держат допуск на диаметр 0.005 мм при точении закалённых валов. Паспорт с протоколом замеров — в комплекте с каждой партией.»

Алексей Кириллов Технолог-инструментальщик, АО «ТурбоМаш»
★★★★★

«Аналог импортных WNMG работает без видимой разницы. Цена — вдвое ниже Sandvik. Заказываем несколько позиций уже второй год.»

Владимир Степанов Начальник ОГТ, ПАО «АвтоКом»

Что нужно для расчёта и заказа

Подготовьте эти данные — и мы рассчитаем стоимость в течение 2 часов

1
ISO-обозначение или чертёж

Например: CNMG 120408-PM или чертёж с формой, размерами, допусками

2
Марка сплава или образец

Укажите тип: ТС, CBN, PCD — или пришлите образец для анализа

3
Геометрия стружколома

Тип стружколома: чистовой, черновой, средний — или описание

4
Покрытие и назначение

CVD/PVD, материал обработки, режимы — v/подача/глубина

5
Объём партии

От 100 шт. для опытных, от 10–50 шт. для серийных

Оставить заявку Или отправьте чертёж в WhatsApp — ответим быстро
